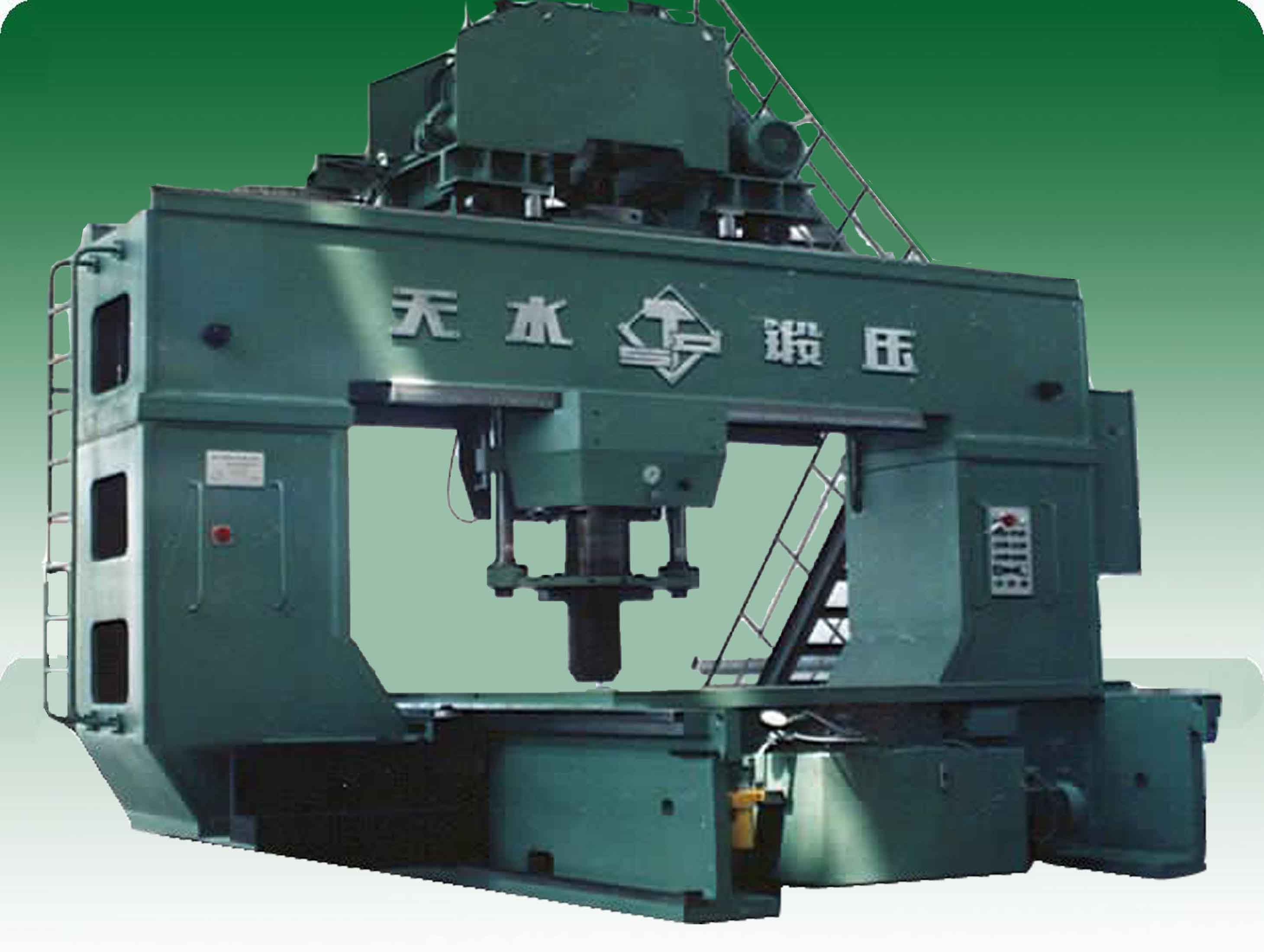

龍門移動壓力機.... 產品型號：Y45-315-2500-5000
| 用途及特點： 機壓頭可在工作臺平面內任意移動，（三坐標）用于校正中、厚板，結構件，并能進行沖壓拉伸等。本機由我廠獨家生產。可廣泛用于工程機械、鍛壓機械、重型機械、船舶制造等行業。還可為用戶制造雙龍門、多壓頭、各種尺寸臺面等特殊要求的機型。
|
主要技術參數
|
規格型號
參數名稱
|
單位
|
Y45-200/2000×4000
Y45-200/2000×5000
Y45-200/2500×5000
|
Y45-200/3000×5000
(雙龍門)
|
Y45-250/2000×6000
|
Y45-315/2500×4000
Y45-315/2500×5000
Y45-315/2500×6000
(雙龍門)
|
|
|
主壓頭|支撐壓頭
|
|
|
主壓頭|支撐壓頭
|
|
|
公稱力
|
KN
|
2000
|
2000/1000(個)
|
2500
|
3150/ 1000(個)
|
|
|
工作臺寬度
|
mm
|
2000，2000，2500
|
3000
|
2000
|
2500
|
|
|
工作臺長度
|
mm
|
4000，5000，5000
|
5000
|
6000
|
4000，5000，6000
|
|
|
壓頭長度方向最大移動距離
|
mm
|
4000，5000，5000
|
3500/3000
|
5000
|
3000/2000
4000/3000
5000/4000
|
|
|
壓頭寬度方向最大移動距離
|
mm
|
1700，1700，2200
|
2500/800
|
1700
|
2000/800
|
|
|
壓頭高度方向最大行程
|
mm
|
800
|
800/500
|
800
|
800/500
|
|
|
活塞下平面到工作臺面最大距離
|
mm
|
800
|
1100/700
|
1550
|
800/700
|
|
|
壓頭快速下行速度
|
mm/s
|
≥45
|
45
|
100
|
≥60/≥11.6
|
|
|
壓頭慢速下行速度
|
mm/s
|
6.4
|
≤3
|
8
|
3
|
|
|
壓頭返程速度
|
mm/s
|
62
|
62
|
100
|
≥68/≥11.6
|
|
|
微動精度
|
mm/次
|
±0.2
|
±0.2
|
±0.2
|
±0.2
|
|
|
橫梁移動速度
|
mm/s
|
175
|
175
|
175
|
175
|
|
|
小車移動速度
|
mm/s
|
120
|
120
|
120
|
120
|
|
|
主電機功率
|
KW
|
7.5
|
22
|
22
|
15
|
|
|
工作臺頂出缸數量
|
個
|
6
|
4（水平缸）
|
|
8
|
|
|
工作臺頂出缸最大抬起高度
|
mm
|
100
|
160（水平缸最大行程）
|
|
100
|
|
|
工作臺頂出缸最大頂出力
|
KN
|
240
|
630（每個水平缸最大公稱力）
|
|
240
|
|
|
頂出缸系統電機功率
|
KW
|
5.5
|
5.5（水平調直系統電機功率）
|
|
5.5
|
|
|
機器外形尺寸
|
(長×寬×高)
mm
|
6700×5650×5350
5700×5650×5350
6700×6150×5350
|
9000×6900×5670
|
7700×6485×6370
|
8330×7150×5776
9330×7150×5776
10330×7150×5776
|
|
|
重 量
|
kg
|
40000，44000，48000
|
71000
|
60510
|
69650，74500，79350
|
|
|
